活性炭作为一种多孔性碳材料，因其巨大的比表面积、发达的孔隙结构和优异的吸附性能，在众多领域得到广泛应用。近年来，随着电子行业的快速发展，活性炭在该领域的应用日益受到关注。电子行业对材料纯度、性能和环境友好性要求极高，而活性炭恰好能够满足这些需求。

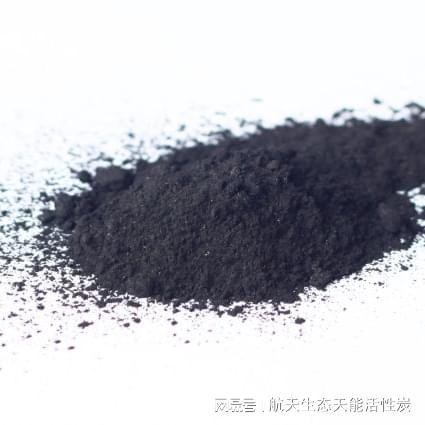

活性炭是一种经过特殊处理的碳材料，具有独特的孔隙结构和表面化学性质。其制备原料广泛，包括木材、椰壳、煤炭等，通过物理或化学活化法制得。活性炭的主要特征是其发达的孔隙结构，包括微孔、中孔和大孔，这些孔隙提供了巨大的比表面积，通常可达500-3000 m²/g。
活性炭的吸附性能是其最重要的特性之一，包括物理吸附和化学吸附两种机制。物理吸附主要依靠范德华力，而化学吸附则涉及表面化学反应。这种强大的吸附能力使活性炭能够有效去除气体和液体中的杂质，在电子行业的净化过程中发挥关键作用。此外，活性炭还具有导电性、化学稳定性和热稳定性等特性，这些特性为其在电子行业的应用奠定了基础。
在电子元件制造过程中，活性炭主要应用于超纯水制备和空气净化系统。超纯水是电子元件生产中的关键原料，其纯度直接影响产品质量。活性炭在超纯水制备中用于去除水中的有机物、余氯和微粒，保护后续的反渗透膜和离子交换树脂。通过活性炭的预处理，可以有效延长纯化系统的使用寿命，提高超纯水的质量。
在空气净化方面，活性炭用于洁净室和生产线环境的空气过滤系统。它可以吸附空气中的有机污染物、异味和有害气体，维持生产环境的洁净度。这对于半导体、液晶显示器等对生产环境要求极高的电子元件制造尤为重要。活性炭过滤器通常与高效微粒空气（HEPA）过滤器配合使用，共同确保生产环境的洁净度达到ISOClass 1-5级标准。
活性炭在电池技术中的应用日益广泛，特别是在锂离子电池和超级电容器中。在锂离子电池中，活性炭用作电极材料或导电添加剂，可以提高电池的导电性和循环稳定性。在超级电容器中，活性炭作为电极材料，利用其高比表面积和导电性，能够显著提高电容器的能量密度和功率密度。
在电磁屏蔽领域，活性炭凭借其导电性和多孔结构，被用于制备轻质高效的电磁屏蔽材料。这些材料可以吸收和衰减电磁波，减少电子设备间的电磁干扰，提高设备的电磁兼容性。此外，活性炭还用于电子设备的热管理。其高导热性和多孔结构使其成为优良的散热材料，可用于制备散热片或作为热界面材料的填料，有效提高电子设备的散热效率，延长设备使用寿命。
活性炭在电子行业中的应用展现了其独特的价值和广阔的前景。从电子元件制造中的净化过程到电池技术、电磁屏蔽和热管理等新兴领域，活性炭都发挥着不可替代的作用。随着电子行业的不断发展和对材料性能要求的不断提高，活性炭的应用将进一步拓展和深化。未来，活性炭在新型电子材料和器件中的应用将成为研究热点，如柔性电子、可穿戴设备和物联网等领域。同时，开发高性能、功能化的活性炭材料，以及探索活性炭与其他材料的复合应用，也将是未来研究的重要方向。总的来说，活性炭在电子行业中的应用将继续推动电子技术的发展，为电子产品的性能提升和功能创新做出重要贡献。
